ФУТЕРОВОЧНЫЕ ДЕТАли ТУ38-305137-99 для шаровых мельниц мокрого помола: МШР 44,3х50,1, МШР 36х50, МШР 36х40, МШЦ 45х60, МРГ 40х75

Преимущества использования резиновой футеровки:
  1. Время простоев мельниц для планового и непланового ремонтов сокращается на 25-30%.
  2. Срок службы резиновых элементов футеровки превышает срок службы стальных футеровок.
  3. Повышение коэффициента использования объема мельниц на 3-5% позволяет увеличить выход продукта.
  4. Сокращение веса футеровки в 5 раз (по сравнению с металлической) приводит к повышению срока службы опорных подшипников. Меньший вес резины облегчает транспортировку, монтаж деталей и уменьшает риск несчастных случаев при монтаже и ремонте.
  5. Резина эффективно поглощает звук и создает меньше шума, чем другие футеровочные материалы.
  6. Стальная футеровка требует частого осмотра и ремонта, подтяжки болтов, а на резиновой футеровке болты не требуют подтяжки, через болтовые соединения нет утечки пульпы.
  7. Применение резины позволяет снизить себестоимость производства продукции на подготовительных операциях на 4-5%.
Комплект футеровочных деталей для комплектации одной мельницы:


наименование и обозначение РТИ Эскиз РТИ Количество РТИ, шт
МШР 44,3х50,1 МШР 36х50 МШР 36х40 МШЦ 45х60 МРГ 40х75

1

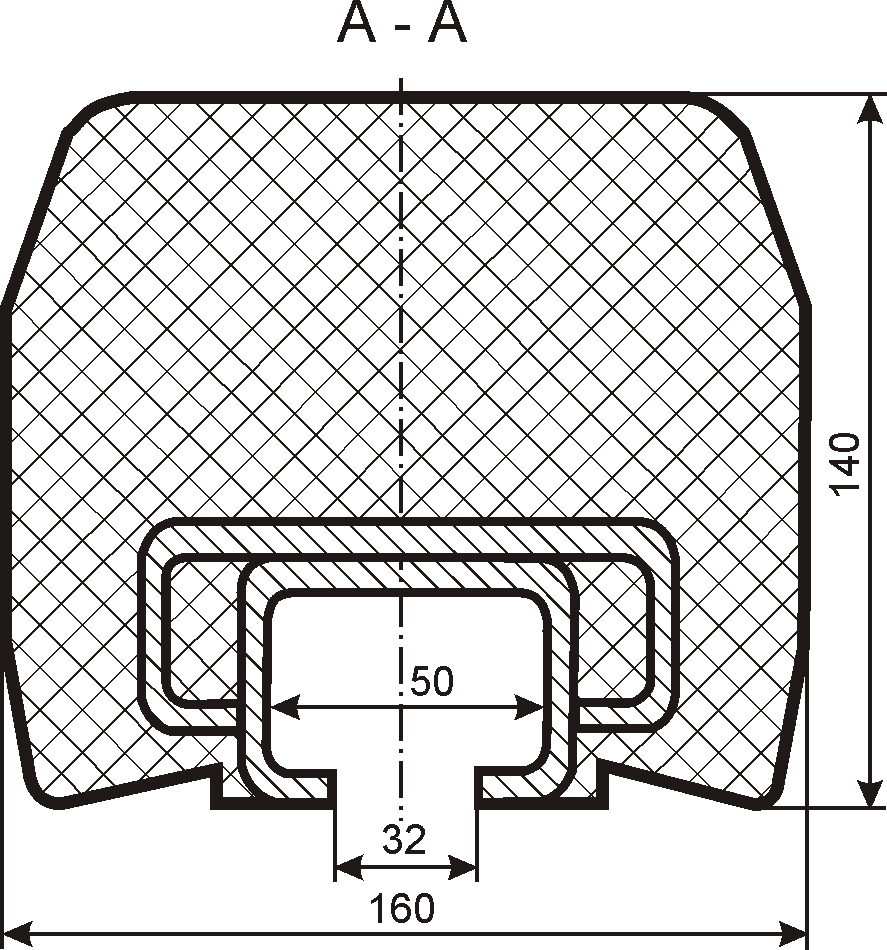

Лифтер 0000140.00.00

(L=1000 мм,

М=30 кг)





60

 48 24

45

 39

2

Лифтер 0000140.00.00-01

(L=1480 мм,

М=45 кг)

60

 66 48

90

 109

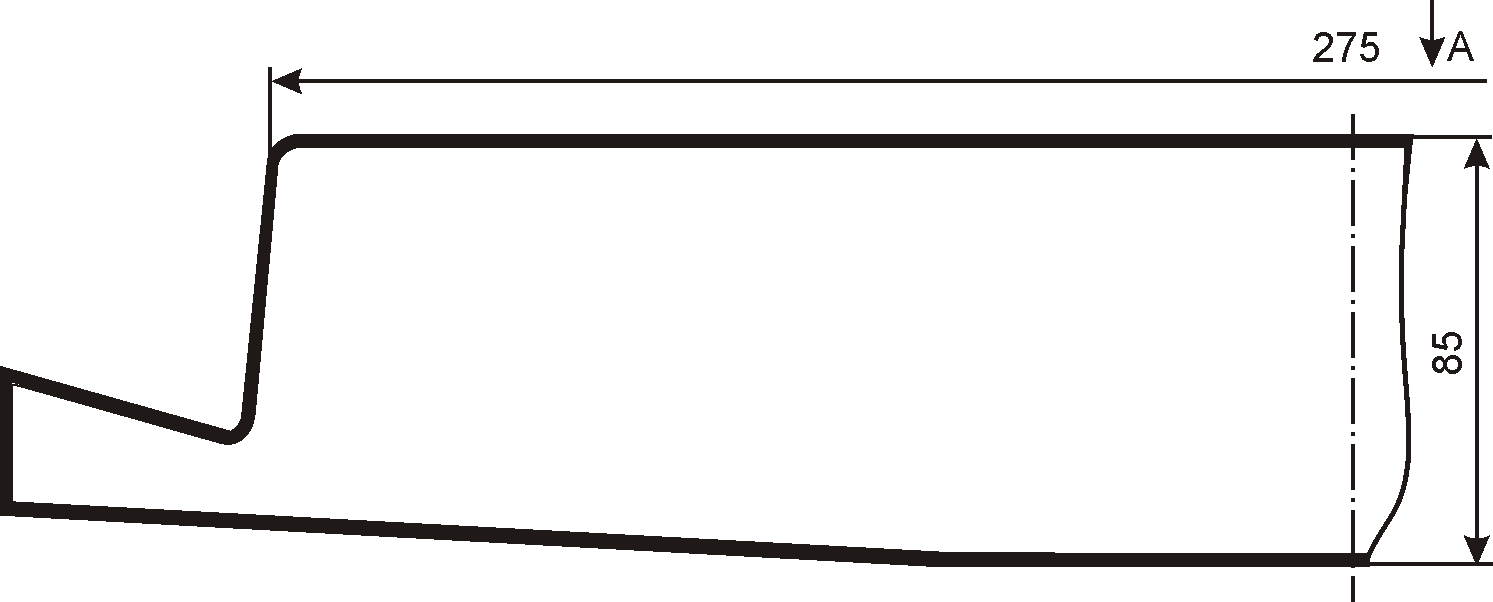

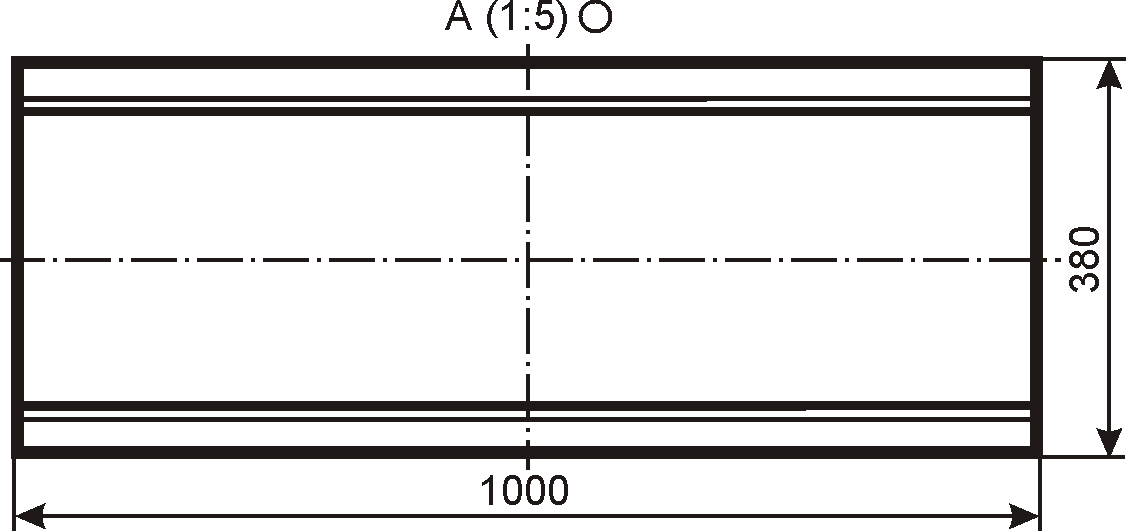

3 Плита футеровочная 0000143

(М=43 кг - с арматурой,

М=30 кг - без арматуры)

150 124 96 180 203



Результаты эксплуатации:
Резиновая футеровка в настоящее время проходит эксплуатационные испытания на ОАО "Михайловский ГОК" на мельнице МШР 44,3х50,1 на стадии тонкого помола железной руды с крепостью 16-18 единиц по Протодъяконову.

По результатам осмотра состояния резиновой футеровки мельницы после 6000 часов наработки (8 месяцев) заметного износа не выявлено. В результате расчета, который базируется на измеренной скорости износа резины в предположении ее линейности вплоть до полного износа резинового массива лифтеров, следует, что расчетный срок службы в 2,5 раза превысит ожидаемый ресурс в 1,5 года. Металлическая футеровка "ходит" не более 2-х лет.
