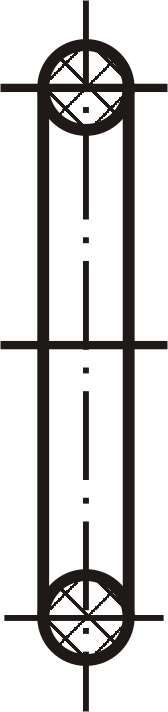

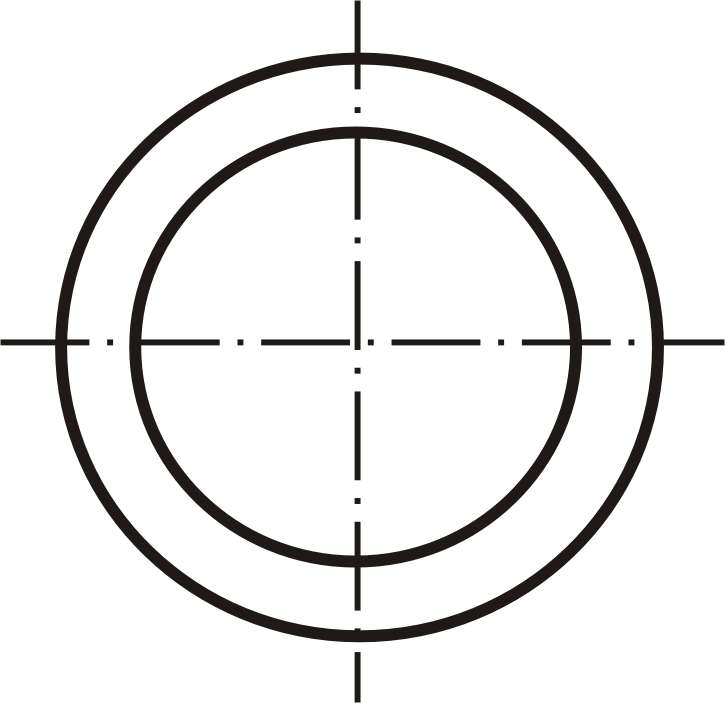

КОЛЬЦА РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ КРУГЛОГО СЕЧЕНИЯ ДЛЯ ГИДРАВЛИЧЕСКИХ И ПНЕВМАТИЧЕСКИХ УСТРОЙСТВ ГОСТ ГОСТ 18829-73, 9833-73
Назначение:

Предназначены для уплотнения гидравлических топливных, смазочных и пневматических устройств.

Кольца изготавливаются второй группы точности (для подвижных и неподвижных соединений).

Пример условного обозначения:

017-021-25-2-2 ГОСТ 18829-73 / ГОСТ 9833-73

017- диаметр штока 17 мм

021 - диаметр цилиндра 21 мм

25 - диаметр сечения 2,5 мм, умноженный на 10

2 - группа точности,

2- группа резины



Рабочая среда:

Температура эксплуатации:

минеральные масла, жидкие топлива, эмульсии, смазки

от минус 50ºС до плюс 100ºС (кратковременно до плюс 130ºС)

Рабочее давление:
до 50 МПа в неподвижных соединениях, до 32МПа в подвижных соединениях.


Наименование

Наименование

Наименование

Наименование

004-006-14-2-2

034-038-25-2-2

070-075-30-2-2

145-150-36-2-2

004-007-19-2-2

034-042-46-2-2

070-076-36-2-2

150-155-30-2-2

004-008-25-2-2

035-040-30-2-2

070-078-46-2-2

150-160-58-2-2

006-009-19-2-2

036-044-46-2-2

070-080-58-2-2

160-165-36-2-2

007-011-25-2-2

037-041-25-2-2

071-076-30-2-2

165-170-36-2-2

008-011-19-2-2

038-046-46-2-2

074-082-46-2-2

170-180-46-2-2

008-012-25-2-2

039-045-36-2-2

075-080-30-2-2

170-180-58-2-2

009-012-19-2-2

040-044-25-2-2

075-081-36-2-2

175-180-36-2-2

009-013-25-2-2

040-045-30-2-2

078-084-36-2-2

180-185-36-2-2

011-015-25-2-2

040-046-36-2-2

080-090-58-2-2

180-190-46-2-2

012-015-19-2-2

040-048-46-2-2

082-088-36-2-2

180-190-58-2-2

012-016-25-2-2

042-048-36-2-2

085-090-30-2-2

185-200-85-2-2

014-017-19-2-2

042-050-46-2-2

085-091-36-2-2

195-200-36-2-2

015-020-30-2-2

044-050-36-2-2

085-095-58-2-2

195-205-58-2-2

015-021-36-2-2

045-050-30-2-2

088-095-46-2-2

200-210-58-2-2

016-019-19-2-2

045-053-46-2-2

089-095-36-2-2

200-215-85-2-2

016-020-25-2-2

046-050-25-2-2

090-095-30-2-2

205-215-46-2-2

016-022-36-2-2

047-050-19-2-2

090-096-36-2-2

205-220-85-2-2

017-020-19-2-2

047-055-46-2-2

090-100-58-2-2

210-220-58-2-2

017-021-25-2-2

048-054-36-2-2

095-100-30-2-2

210-225-85-2-2

018-024-36-2-2

048-056-46-2-2

095-101-36-2-2

220-225-36-2-2

019-023-25-2-2

049-055-36-2-2

095-105-58-2-2

220-235-85-2-2

020-024-25-2-2

050-054-25-2-2

099-105-36-2-2

240-255-85-2-2

020-025-30-2-2

050-056-36-2-2

100-105-30-2-2

245-260-85-2-2

020-026-36-2-2

050-058-46-2-2

100-110-58-2-2

260-270-58-2-2

021-025-25-2-2

050-060-58-2-2

104-110-36-2-2

260-275-85-2-2

022-028-36-2-2

052-056-25-2-2

105-110-30-2-2

265-280-85-2-2

024-028-25-2-2

052-058-36-2-2

105-115-58-2-2

285-300-85-2-2

024-029-30-2-2

054-062-46-2-2

109-115-36-2-2

295-305-58-2-2
025-030-30-2-2

055-060-30-2-2

110-115-30-2-2

310-320-58-2-2

025-031-36-2-2

055-061-36-2-2

110-120-58-2-2

320-330-58-2-2

026-032-36-2-2

055-065-58-2-2

112-120-46-2-2

325-340-85-2-2

027-031-25-2-2

058-062-25-2-2

114-120-36-2-2

340-350-58-2-2

027-033-36-2-2

060-065-30-2-2

115-125-58-2-2

340-355-85-2-2

028-032-25-2-2

060-066-36-2-2

118-124-36-2-2

345-360-85-2-2

028-034-36-2-2

060-068-46-2-2

120-125-30-2-2

360-375-85-2-2

030-034-25-2-2

060-070-58-2-2

120-126-36-2-2

380-395-85-2-2

030-035-30-2-2

062-070-46-2-2

120-130-58-2-2

385-400-85-2-2

030-036-36-2-2

063-068-30-2-2

125-130-30-2-2

390-400-58-2-2

030-038-46-2-2

064-070-36-2-2

125-135-58-2-2

390-405-85-2-2

032-036-25-2-2

065-075-58-2-2

135-140-36-2-2

400-410-58-2-2

032-038-36-2-2

067-075-46-2-2

140-150-46-2-2

400-415-85-2-2

033-038-30-2-2

069-075-36-2-2

140-150-58-2-2

450-460-58-2-2

Примечание

Ассортимент подлежит уточнению на момент заказа.

При наличии прессформ возможно изготовление колец других типоразмеров, не указанных в таблице.
