МАНЖЕТЫ УПЛОТНИТЕЛЬНЫЕ РЕЗИНОВЫЕ ДЛЯ ГИДРАВЛИЧЕСКИХ УСТРОЙСТВ ГОСТ 14896-84

Назначение:
Манжеты предназначены для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах, работающих в условиях возвратно-поступательного движения со скоростью относительного перемещения не более 0.5 м/с при давлении до 50 МПа, температуре от минус 60°С до 100°С, ходе до 10 м и частоте срабатывания до 0.5 Гц.

Пример условного обозначения:

Манжета 1-20×12-6 ГОСТ 14896-84

Манжета типа 1

для уплотнения цилиндра диаметром 20 мм,

штока диаметром 12 мм

из резины группы 6 (В-14-1)

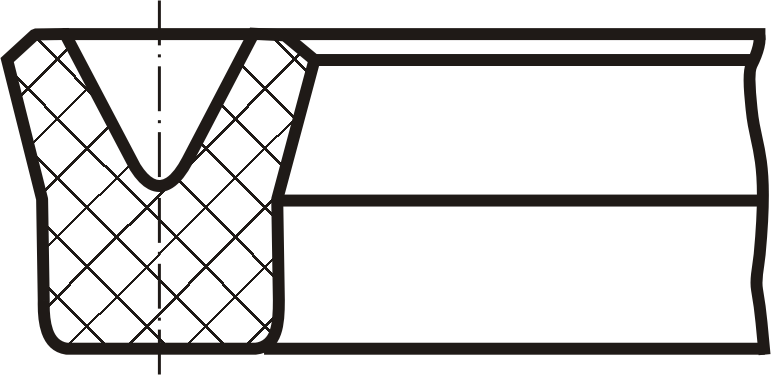

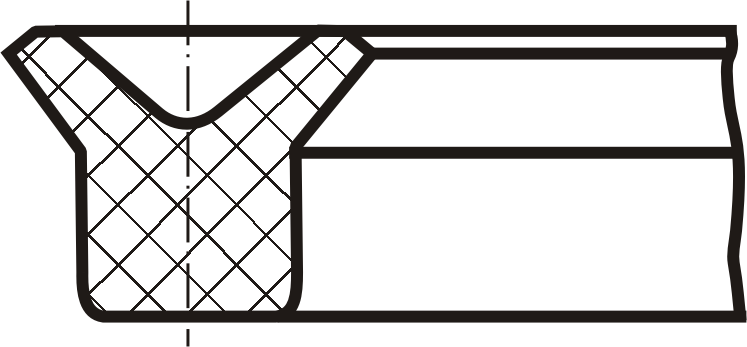

Тип 1 Тип 3
Рабочая среда:
масла МГЕ-10А, АМГ-10, АУ, АУП, ЭШ, типа "Р" МВП, гидрожидкости ВМГЗ, МГ-20, МГ-30, БСК, ГТЖ-22М, ГТЖ-22



Наименование

1-40×30-6

1-60×50-6

1-63×48-6

1-70×55-6

1-71×56-6

1-80×65-6

1-90×75-6

1-100×80-6

1-120×100-6

1-125×105-6

1-130×110-6

1-140×120-6

1-145×125-6

1-180×160-6

1-200×180-6

1-220×200-6

1-240×220-6

1-280×260-6

1-300×280-6



Наименование

1-320×300-6

1-400×375-6

3-28×16-6

3-40×20-6

3-56×36-6

3-65×45-6

3-70×50-6

3-76×56-6

3-80×60-6

3-90×70-6

3-130×100-6

3-140×110-6

3-160×130-6

3-170×140-6

3-180×150-6

3-190×160-6

3-200×170-6

3-250×210-6

3-280×240-6

Примечание
Ассортимент подлежит уточнению на момент заказа.

При наличии прессформ возможно изготовление манжет других типоразмеров, не указанных в таблице.
