Манжеты резиновые уплотнительные для пневматических устройств ГОСТ 6678-86

Назначение:

Для уплотнения цилиндров и штоков пневматических устройств, работающих при давлении от 0,005 до 50 МПА (от 0,05 до 10 кгс/см²) со скоростью возвратно-поступательного движения до 1 м/с и температуре от минус 30°С до 100°С.

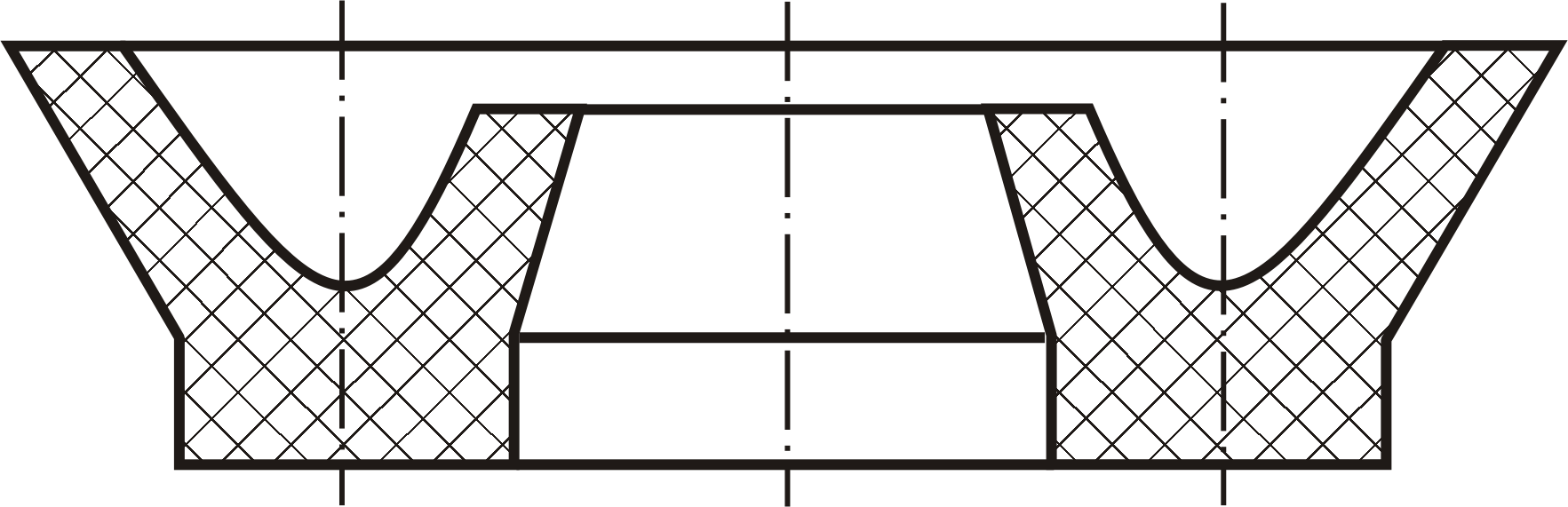

манжета типа 1 для уплотнения цилиндра

Пример условного обозначения:

Манжета 1-020-3

Манжета типа 1

для уплотнения цилиндра диаметром 20 мм

из резины группы 3 (маслобензостойкая).

Тип 1 – для уплотнения цилиндра

Манжета 2-020-3

Манжета типа 2

для уплотнения штока диаметром 20 мм

из резины группы 3 (маслобензостойкая).

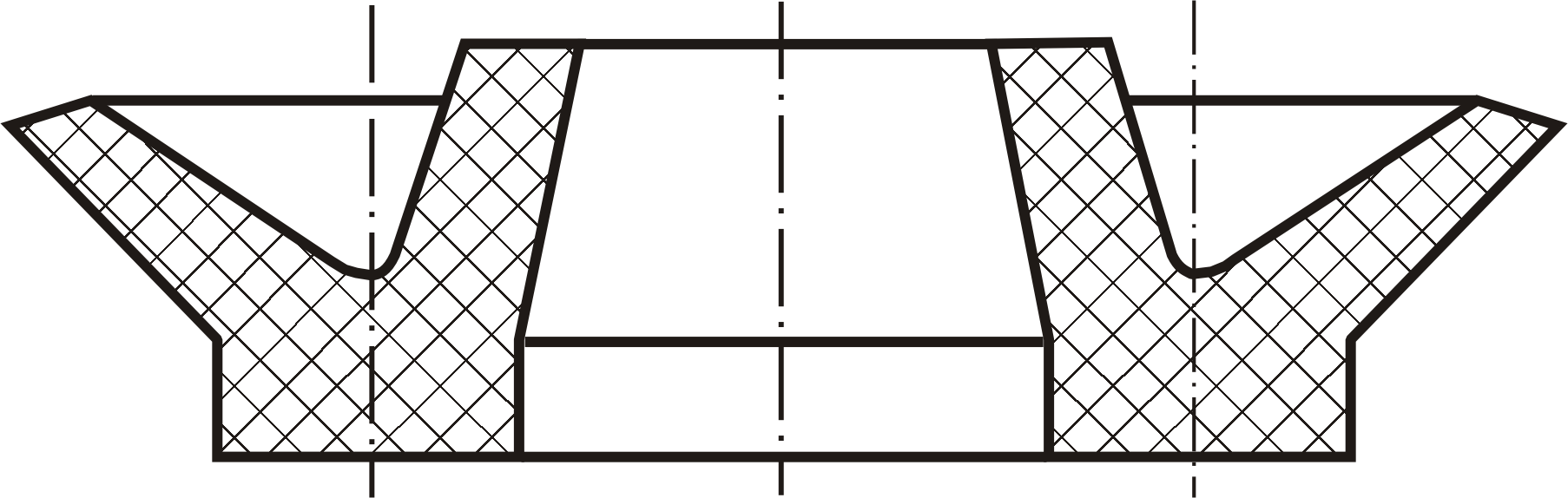

Тип 2 – для уплотнения штока

Рабочая среда:

воздух с парами масел или топлива.

Гарантийный срок эксплуатации:

Гарантийный срок хранения:

3 года.

2 года

Манжеты типа 1

Манжеты типа 2

Наименование
1-040-3
1-045-3
1-100-3
1-110-3
1-140-3
1-180-3
1-400-3

Наименование
2-040-3
2-045-3
2-050-3
2-060-3
2-070-3
2-080-3
2-125-3

Примечание

Ассортимент подлежит уточнению на момент заказа.

При наличии прессформ возможно изготовление манжет других типоразмеров, не указанных в таблице.
