ВТУЛКИ

Назначение:

Втулки используются как упругие элементы во втулочно-пальцевых муфтах и приводах от электродвигателей с малым и средним, крутящим моментами.

Рабочая среда:

воздух;

Под другие условия работы (воздух с попаданием масла, масло, вода) необходим подбор резиновой смеси.

Температурный интервал работоспособности:

от минус 45°С до плюс 70°С

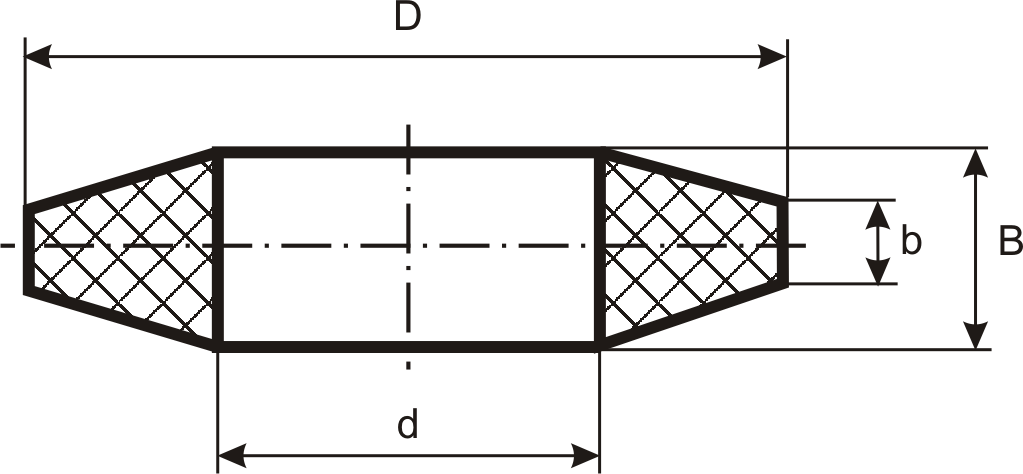

Обозначение деталей

Условное обозначение

d, мм

D, мм

b, мм

B, мм

6002410

К1

10

19

2,5

5

6002410-01

К2

14

27

3,5

7

6002410-02

К3

18

35

4,5

9

6002410-03

К4

24

45

6,0

11

6002410-04

К5

30

56,5

7,5

14

6002410-06

К7

46

86,5

11,5

22

030020005

-

10

32

4,0

12

030040005

-

15

52

5,0

15

Д43589Н

-

60

108

12,6

24

Примечание

Ассортимент подлежит уточнению на момент заказа.

При наличии прессформ возможно изготовление втулок других типоразмеров, не указанных в таблице.
