ЛЕНТЫ КОНВЕЙЕРНЫЕ РЕЗИНОТКАНЕВЫЕ ВЫСОКОЙ ПРОЧНОСТИ ВЗАМЕН РЕЗИНОТРОСОВЫХ РТЛ-1500, РТЛ-2500, РТЛТВ-1500, РТЛ ТВ-2500, РТЛШТС-1500, РТЛШТС-2500

Назначение:

Ленты конвейерные резинотканевые высокой прочности предназначены заменить резинотросовые ленты, работающие в тяжелых и средних условиях эксплуатации для угольных шахт и открытых горных разработок. Ленты разработаны на основе высокопрочной отечественной полиэфир-полиамидной ткани ТЛК (аналог ткани ЕР).

	Пример условного обозначения:
	2Ш-800-4-ТЛК-400-4,5-3,5 Г-1-РБ ТУ 38 1051542-83
Конструкция конвейерных лент с утолщенной резиновой прослойкой:	2Ш - тип ленты 800 - ширина ленты, мм 4 - количество прокладок ТЛК-400- марка ткани каркаса 4,5-толщина рабочей обкладки, мм 3,5-толщина нерабочей обкладки, мм Г-1 - класс резины РБ - резиновый борт

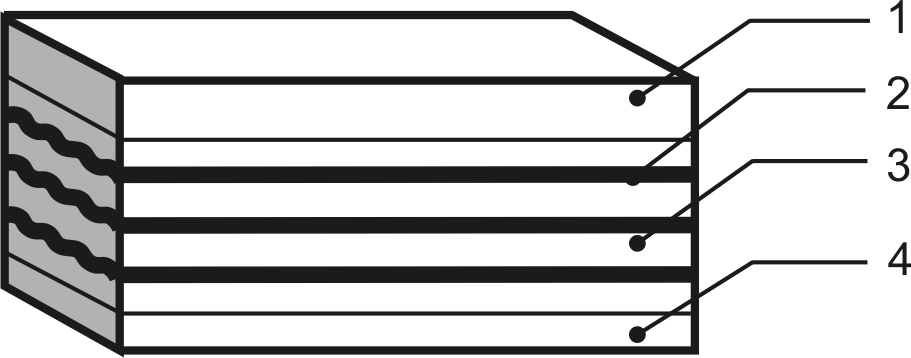

1 – рабочая резиновая обкладка 2 – тканевые прокладки (каркас) 3 – резиновая прослойка между тканевыми прокладками тягового каркаса 4 – нерабочая резиновая обкладка
Типы лент:
1) общего назначения тип 1.2, 2.1, 2.2 2) морозостойкие тип 1.2М, 2М 3) трудновоспламеняющиеся тип 1.2Ш, 2Ш 4) трудновоспламеняющиеся морозостойкие тип 1.2ШМ, 2ШМ 5) шахтные трудносгораемые тип 1ШТС, 2ШТС

Тип ленты

НТД

Технические характеристики

Назначение:

вид транспортируемого материала, груза

Толщина обкладки

Ширина, м

Кол-во про-кладок

Длина м

Вид борта

Вид ткани

Класс резины

Расчетная толщина ленты, мм

Температура эксплуатации

Рабочая

Нерабочая

Ленты конвейерные резинотканевые взамен лент резинотросовых РТЛ-1500

2.1

ТУ38 105 1542-83

6,0

8,0

2,0

800-2000

до 200

РБ

ТЛК-400

А, И, Б

И, Б

21,5

23,5

Минус 45ºС плюс 60ºС

Руды черных и цветных металлов, крепкие горные породы кусками до 100 мм, известняк, доломит, кокс, агломерат, шихта, концентрат рудный и др. высокоабразивные и абразивные материалы кусками - до 150мм и штучные грузы

2.2

5,0

2,0

И, Б

20,5

Минус 45ºС плюс 60ºС

Уголь рядовой, глина, цемент, мягкие породы и др.малоабразивные материалы до 150 мм

2М

5,0

6,0

2,0

20,5

21,5

Минус 60ºС плюс 60ºС

Ленты конвейерные резинотканевые взамен лент резинотросовых РТЛТВ-1500

2Ш

ТУ38 105 1542-83

4,5

3,5

800-2000

до 200

РБ

ТЛК-400

Г-1

21,5

Минус 25ºС плюс 60ºС

Уголь, куски размером до 500 мм, породы, куски размером до 300 мм, антрацит, куски до 500мм, или породы до 300 мм

2ШМ

4,5

3,5

Г-2

21,5

Минус 45ºС плюс 60ºС

Ленты конвейерные резинотканевые взамен лент резинотросовых РТЛ-2500

1.2

ТУ38 105 1542-83

6,0

2,0

800-2000

до 200

РБ

ТЛК-400, ТЛК-500

А, Б

33,0

26,0

Минус 45ºС плюс 60ºС

Известняк, доломит кусками размером до 500 мм, руды черных и цветных металлов кусками до 350 мм и другие крупнокусковые материалы, бревна диаметром до 900 мм

1.2М

6,0

2,0

ТЛК-400, ТЛК-500

33,0

26,0

Минус 60ºС плюс 60ºС

Ленты конвейерные резинотканевые взамен лент резинотросовых РТЛ ТВ-2500

1.2Ш

ТУ38 105 1542-83

6,0

3,5

800-2000

до 200

РБ

ТЛК-400, ТЛК-500

Г-1

35,0

28,0

Минус 25ºС плюс 60ºС

Уголь кусками размером до 700 мм и породы кусками размером до 500 мм, антрацит кусками размером до 700 мм или порода кусками до 500 мм

1.2ШМ

6,0

3,5

ТЛК-400, ТЛК-500

Г-2

35,0

28,0

Минус 45ºС плюс 60ºС

Ленты конвейерные резинотканевые шахтные трудносгораемые взамен лент резинотросовых РТЛ ШТС-1500

2ШТС

ОСТ 153-12.2-001-97

4,5

3,5

800-2000

до 200

РБ

ТЛК-400

19,0

Минус 25ºС плюс 60ºС

Уголь кусками размером до 500 мм и порода кусками до 300 мм, антрацит кусками размером до 500 мм

Ленты конвейерные резинотканевые шахтные трудносгораемые взамен лент резинотросовых РТЛ ШТС-2500

1ШТС

ОСТ 153-12.2-001-97

6,0

3,5

800-2000

до 200

РБ

ТЛК-400, ТЛК-500

30,0

24,0

Минус 25ºС плюс 60ºС

Уголь кусками размером до 700 мм и порода кусками до 500 мм, антрацит кусками размером до 700 мм

Примечание:

1) Ленты типа 1.2, 1.2М, 1.2Ш, 1.2ШМ, 1ШТС имеют под рабочей обкладкой защитную брекерную прокладку для защиты каркаса от пробоя

2) Ленты высокой прочности имеют утолщенную резиновую прослойку между тканевыми прокладками до 1,5-2,0 мм, которая в 3-5 раз увеличивает ударостойкость (конструкция аналогична конструкции лент по международному стандарту ДИН22102)

3) Толщина лент резиновых обкладок, резиновых прослоек может быть изменена по требованию потребителей.

4) Агрегатная прочность лент из ткани ТЛК: с 4 прокладками – 1600 Н/мм; с 7 прокладками – 2500 Н/мм

Ленты конвейерные резинотканевые высокой прочности обладают: высокой прочностью и высокой стойкостью к ударным нагрузкам, достаточным лоткообразованием, высокой прочностью связи между элементами конструкции.

Преимуществом резинотканевых лент перед резинотросовыми являются: повышенная эластичность и гибкость, пониженная масса (на 25-30% ниже массы резинотросовых, что позволяет экономить электроэнергию при эксплуатации), снижение риска самовоспламенения лент (при повреждении резинотросовых лент происходит искрение металлических тросов).

Физико-механические характеристики резин в зависимости от назначения

Наименование показателей	Кл.А ТУ 38 1051542-83	Кл.А ОСТ153-12.2-001-97	Кл.И	Кл.Б	Кл.М	Кл.Г1	Кл. Г2
Относительное удлинение при разрыве, %, не менее	450	350	400	400	400	400	400
Потери объема при истирании, мм³, не более	100	250	90	100	100	110	110
Условная прочность при растяжении, Мпа, не менее	25	10	16	20	15	15	15
Твердость, един. по Шор А	50-60	50-70	55-65	55-65	55-65	60-70	60-70
