ЛЕНТЫ КОНВЕЙЕРНЫЕ РЕЗИНОТКАНЕВЫЕ С УТОЛЩЕННЫМИ РЕЗИНОВЫМИ ПРОСЛОЙКАМИ

ПО ТУ 38 305146-01

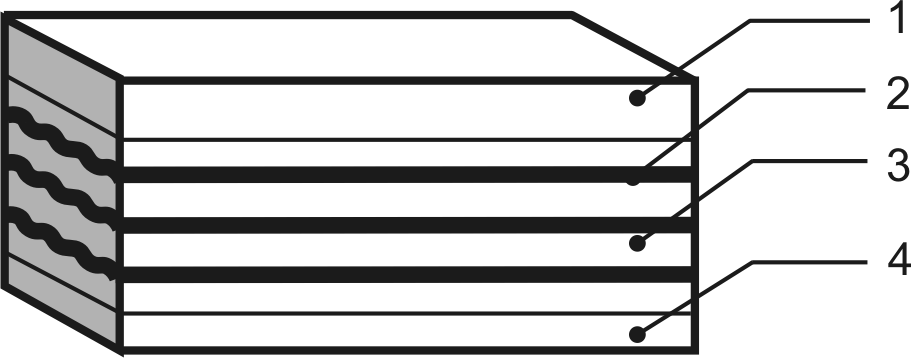

Конструкция

Назначение:

1 – рабочая резиновая обкладка

2 – тканевые прокладки (каркас)

3 –резиновая прослойка между тканевыми прокладками тягового каркаса

4 – нерабочая резиновая обкладка

Ленты предназначены для транспортирования различных кусковых, сыпучих штучных грузов на ленточных конвейерах.

Типы лент:

Условное обозначение

общего назначения тип 2.1УП, 2.2УП, 2ЛУП
морозостойкие тип 2МУП, 2ЛМУП
теплостойкие тип 2Т1УП

2МУП-1000-2-ТК-200-2-5/2М-РБ ТУ 38 305146-01

2МУП - тип ленты

1000 - ширина ленты, мм

2 - количество прокладок

ТК-200-2 - марка ткани каркаса

5-толщина рабочей обкладки, мм

2-толщина нерабочей обкладки, мм

М - класс резины

РБ - резиновый борт

Технические характеристики ленты конвейерной с утолщенными резиновыми прослойками

Условное обозначе-ние ленты	Технические характеристики							Назначение: вид транспортируемого материала, груза	Примечание
	Толщина обкладки		Ширина, мм	Количество прокладок	Длина, м	Вид борта	Вид ткани
	Рабочая	Нерабочая
2.1УП	5,0	2,0	800-2000	2-8	до 200	РБ или НБ	ТК-200-2 ТК-300-2 ТЛК-200 ТЛК-300 ТЛК-400 ТЛК-500	Руды черных и цветных металлов, крепкие горные породы кусками до 100 мм, известняк, доломит, кокс, агломерат, шихта, концентрат рудный и др высокоабразивные и абразивные материалы кусками размером до 150 мм и штучные грузы	Резиновая прослойка в каркасе лент 1,5-2,0мм
2МУП 2.2УП	4,0	2,0						Уголь рядовой, глина, цемент, мягкие породы и другие малоабразивные материалы кусками до 150мм
2Т1УП	5,0	2,0						Материалы с температурой до 100ºС; высокоабразивные, абразивные, малоабразивные, неабразивные
2ЛУП 2ЛМУП	3,0	1,0						Малоабразивные материалы, в т.ч. неабразивные, мелкие, сыпучие и пакетированные материалы

Примечание:

1) Ленты изготавливаются с резиновой прослойкой толщиной (1,5-2,0) мм между тканевыми прокладками тягового каркаса (конструкция аналогична импортным лентам по международному стандарту ДИН 22102). Резиновая прослойка между тканевыми прокладками в 3-5 раз увеличивает стойкость лент к ударным нагрузкам, обеспечивает достаточное лоткообразование, высокую прочность связи между элементами конструкции лент.

2) Данная конструкция лент обеспечивает лучший внешний вид лент за счет уменьшения числа гофров, что повышает работоспособность и облегчает стыковку лент.

3) Толщина лент обеспечивается в соответствии с требованиями заказчика за счет изменения толщины обкладок и толщины резиновой прослойки.
