Номер детали
|
НТД
|
Эскиз детали
|
L, мм
|
Среда эксплуатации
|
Температура эксплуатации, ºС
|
|

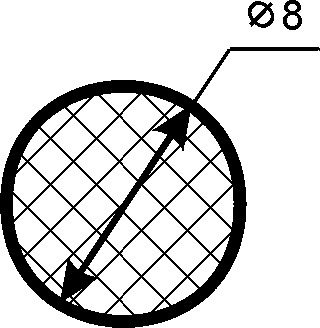

1
|
20.08.253
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Водяной пар
|
до плюс 140
|
|
2
|
БТ-739 (повышенной твердости)
|
|
воздух
|
От минус 30
до плюс 60
|
|
3
|
675-57-256
|
ТУ 005216-99
|
|
Бухты произвольной длины
|
Воздух, масло, бензин
|
От минус 50
до плюс 100
|
|
4
|
0330-77-011-Т
|
ТУ 005216-99
|
|
1000
|
От минус 45
до плюс 80
|
|
5
|
200001
|
ТУ38 105376-92
|
|
1850
|
Воздух
|
От минус 30
до плюс 60
|
|
6
|
БНИЯ.754.161.002
|
|
1800
|
Масло, воздух с парами масла
|
От минус 30
до плюс 100
|
|
7
|
НО-1615А
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Водяной пар
|
до плюс 174
|
|
8
|
52-П-367с/48-181
52-П-367с/48-146
|
|
2425
2625
|
Воздух
|
От минус 45
до плюс 60
|
|
9
|
МП01-06
|
|
Бухты произвольной длины
|
Воздух, масло
|
От минус 30
до плюс 100
|
|
10
|
765-94-539
|
ТУ 005216-99
|
|
1300
|
Воздух
|
От минус 45
до плюс 60
|
|
11
|
765-94-485
|
1650
|
|
12
|
2А19-1/31-50
|
ТУ38 105376-92
|
|
1300
|
Воздух
|
От минус 45
до плюс 60º
|
|
13
|
МС-4201/05-166
|
ТУ38 105376-92
|
|
2500
|
Воздух
|
От минус 45
до плюс 60
|
|
14
|
МС-4251/00-84
|
|
|
15
|
860-573-7582
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 45
до плюс 60
|
|
16
|
292-102-III
|
|
|
17
|
СВ-9909
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 30
до плюс 60
|
|
18
|
90.135.007
|
|
|
19
|
90.135.019
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 30
до плюс 60
|
|
20
|
90.135.001
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 30
до плюс 60
|
|
21
|
90.135.022
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 30
до плюс 60
|
|
22
|
90.135.004
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 30
до плюс 60
|
|
23
|
90.135.008
|
ТУ38 105376-92
|
|
Бухты произвольной длины
|
Воздух
|
От минус 30
до плюс 60
|
|
24
|
120Н-4
|
ТУ38 105376-92
|
|
2250
|
Водяной пар
|
до плюс 140
|
|

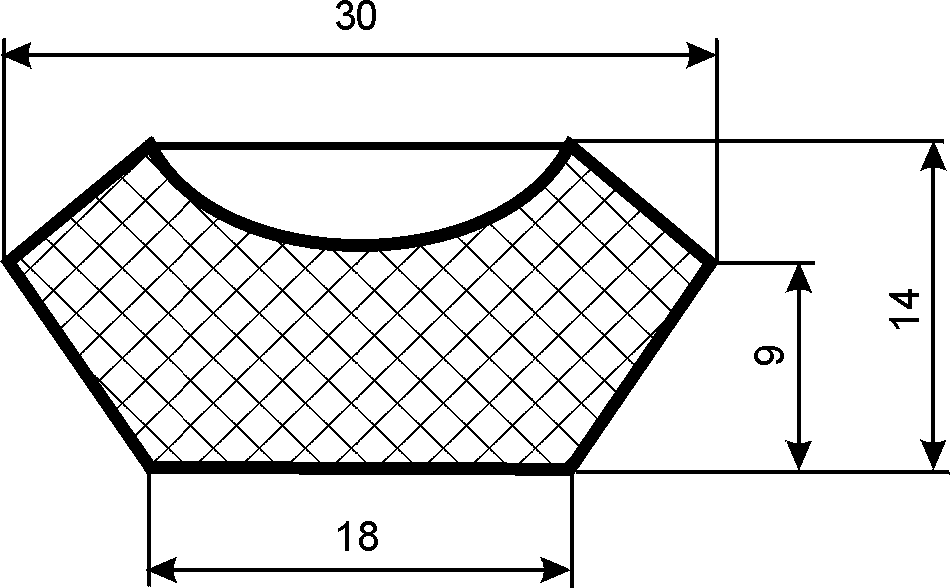

25
|
(4-159) ЦХП-6448
|
ТУ38 105376-92
|
|
2700
|
Воздух
|
От минус 30
до плюс 90
|
|
26
|
1604-13-1
|
|
Бухты произвольной длины
|
От минус 30
до плюс 60
|
|
27
|
0330-77-011-Т
|
ТУ 005216-99
|
|
1000
|
Воздух
|
От минус 50 до плюс 50
|
|
масло
|
От минус 50 до плюс 80
|
|
28
|
207.20-1
|
ТУ38 105376-92
|
|
Бухта длиной не менее 6000
|
Воздух
|
От минус 30
до плюс 60
|
|
29
|
0390-19-091А
|
ТУ 005216-99
|
|
Бухты произвольной длины
|
Воздух, масло
|
От минус 50
до плюс 100
|
|
30
|
164.9-4-50
|
ТУ38 105376-92
|
|
Бухта длиной не менее 3000
|
Вода
|
От 0
до плюс 90
|
|
31
|
172.33.169
|
ТУ 005216-99
|
|
2500
|
Воздух, масло
|
От минус 40
до плюс 80
|
|
32
|
155.05.772
|
ТУ 005216-99
|
|
Отрезки, кратные длине детали
|
Воздух, масло
|
От минус 40
до плюс 80
|
|
33
|
54.32.19993-1А
|
ТУ 005216-99
|
|
Бухты произвольной длины
|
Воздух, масло
|
От минус 40
до плюс 80
|
|
34
|
1699-00
|
ТУ38 105376-92
|
|
2400
|
Воздух
|
От минус 30
до плюс 60
|
|
35
|
ЖЦИД 753.786005
|
ТУ38 105376-92
|
|
2500
|
Воздух
|
От минус 45
до плюс 60
|
|
36
|
ЖЦИД 753.786004
|
ТУ38 105376-92
|
Профиль тот же; размер: 23×10
|
2500
|
Воздух
|
От минус 45
до плюс 60
|
|
37
|
ЖЦИД 753.786003
|
Профиль тот же; размер: 20×10
|
|
38
|
ЖЦИД 753.786002
|
Профиль тот же; размер: 18×10
|
|
39
|
ЖЦИД 753.786001
|
Профиль тот же; размер: 14×10
|
|
40
|
УЭУ 8.639.002
|
ТУ38 105376-92
|
|
2500
|
Воздух
|
От минус 45
до плюс 60
|
|
41
|
ЖЦИД 753.786008
|
ТУ38 105376-92
|
|
1500
|
Воздух
|
От минус 45
до плюс 60
|
|
42
|
ЦХП 6448
|
|
Не менее 1000
|
Воздух, вакуум
|
до плюс 100
|
|
43
|
Д-43038
|
ТУ38 105376-92
|
|
Не менее 1000
|
Воздух, слабые растворы кислот и щелочей
|
От минус 30
до плюс 60
|
|
44
|
5150900005
|
ТУ38105376-92
|
|
Кратная 812
|
Воздух, масло
|
От минус 45
до плюс 80
|
|
45
|
27240.01.21
|
ТУ38 105376-92
|
|
1800
|
воздух
|
От минус 30
до плюс 60
|
|
46
|
28809-00-001
|
|
3000
|
Слабые растворы кислот и щелочей
|
От минус 30
до плюс 60
|
|
47
|
Ш-2005-96
|
ТУ38 105376-92
|
Полоса 165×20
|
Не менее 3000
|
От минус 30
до плюс 60
|
|
48
|
Ш-2005-96-02
|
Полоса 100×50
|
|
49
|
Ш-2005-96-02
|
Полоса 70×20
|
|
50
|
Ш-2005-96-03
|
Полоса 70×10
|
|

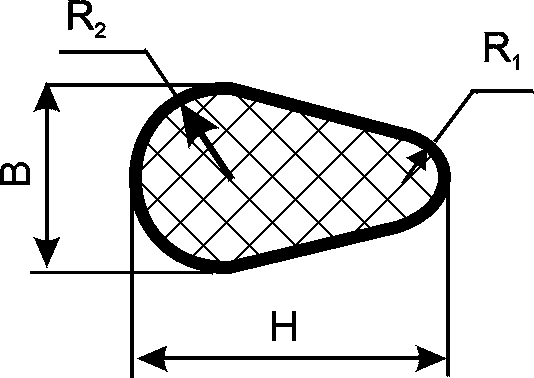

51
|
ЦЯ8 391 006
|
ТУ38 105376-92
|
H=8,5; B=5,0; R1=2,0; R2=2,5
|
Бухта длиной не менее 4000
|
Воздух
|
От минус 45
до плюс 60
|
|
52
|
ЦЯ8 391 006-01
|
ТУ38 105376-92
|
Профиль тот же
H=13,5; B=8,0; R1=4,0; R2=3,0
|
Бухта длиной не менее 4000
|
Воздух
|
От минус 45
до плюс 60
|
|
53
|
ЦЯ8 391 006-02
|
Профиль тот же
H=16,5; B=10,0; R1=5,0; R2=4,0
|
|
54
|
118.27.004
|
ТУ 005216-99
|
|
Не менее 700
|
От минус 30
до плюс 60
|
|
55
|
537-54
|
Полоса 20×8
|
Бухты произвольной длины
|
Масло, воздух
|
От минус 30 до плюс 100
|
|
56
|
12.659.022-1
12.659.036-1
|
ТУ38 0051959-90
|
Полоса
14×1
12×3
|
От минус 50 до плюс 100
|
|
57
|
ММ.354.07.00.00
|
ТУ38 105376-92
|
|
Не менее 3200
|
Водяной пар
|
до плюс 140
|
|

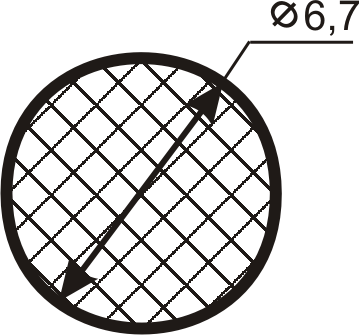

58
|
ГИЛ52-01
|
ТУ38 105376-92
|
|
бухты произвольной длины
|
Воздух, щебень
|
от минус 45 до плюс 60
|
|

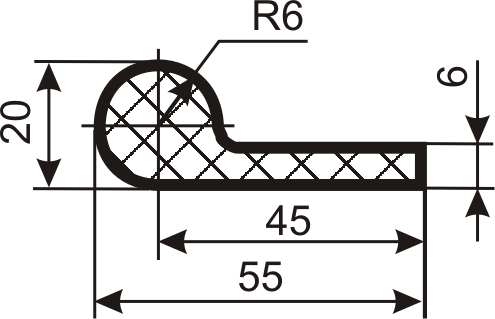

59
|
5317-1
|
ТУ38 105376-92
|
|
3000± 100
|
воздух
|
от минус 40 до плюс 70
|
|

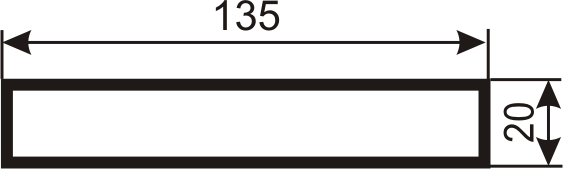

60
|
1168-32-ТГД-17-07
|
ТУ38 105376-92
|
|
не менее 2500
|
вода
|
от минус 30 до плюс 60
|
|

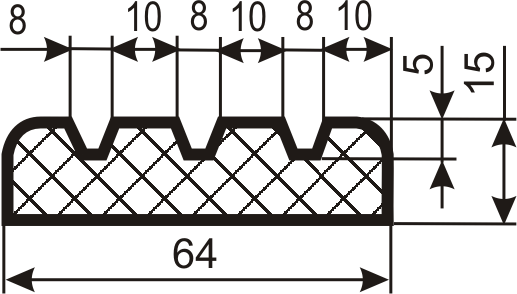

61
|
605.09.00.028-01
|
ТУ38 105376-92
|
Профиль буксового амортизатора
|
кратная 810+100
|
Вода, воздух
|
от минус 45 до плюс 60
|
|

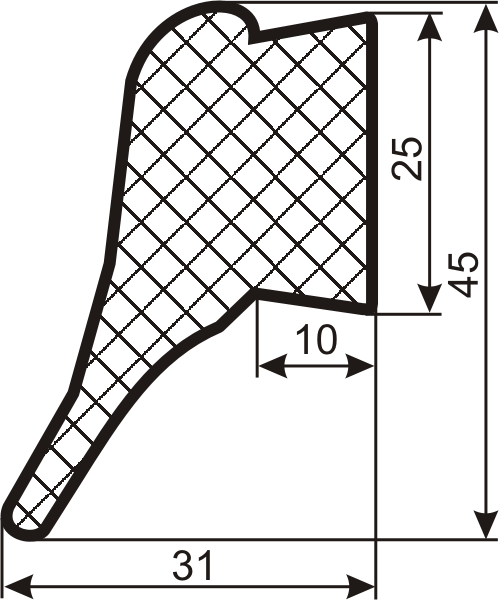

62
|
РЧ-3860.000.Во
|
ТУ38 105376-92
|
Про-филь сечения уплотнения гермодвери
|
бухты произвольной длины
|
Окись этилена в смеси с воздухом
|
от минус 30 до плюс 60
|
|

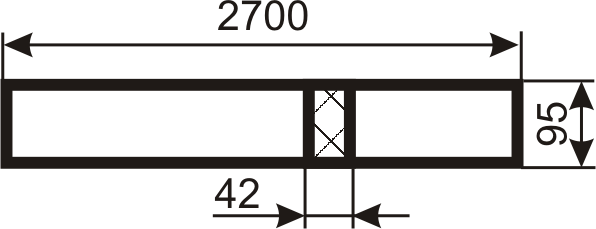

63
|
ЦХП 7527
|
ТУ38 105376-92
|
Полоса резиновая
|
2700± 200
|
Водород, воздух
|
до плюс 90
|
|

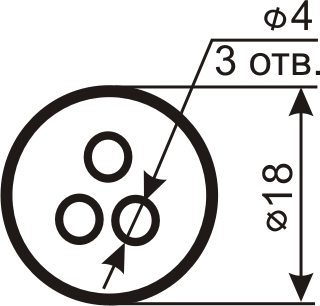

64
|
8ЛФ372.001
|
ТУ38 105376-92
|
Уплотнение
|
бухты произвольной длины
|
воздух
|
от минус 45 до плюс 60
|
|
