Cтропы резинотканевые для подъема и укладки
изолированного трубопровода в траншею, перемещения грузов
ТУ38 305 114-97
|

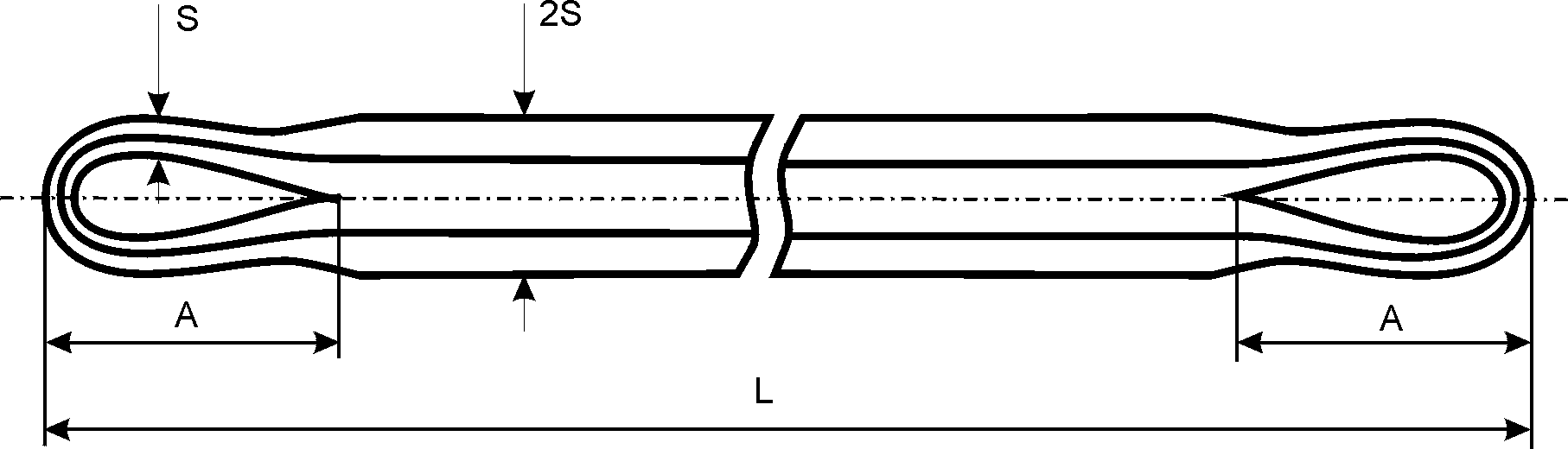

Вид сбоку |

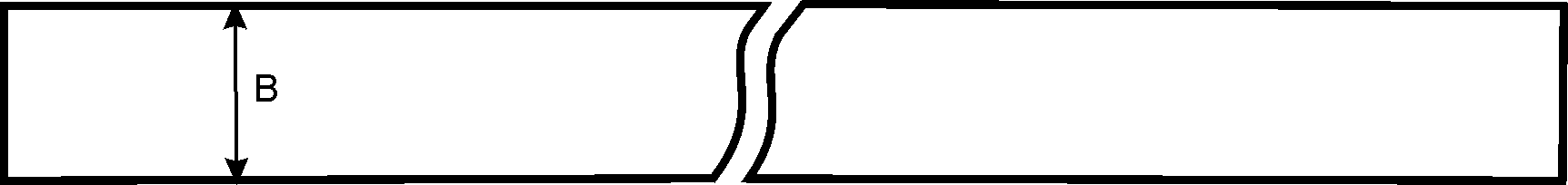

Вид сверху |
Назначение: |
Предназначены для подъема, перемещения труб и
их секций длиной до 36 м.
|
Пример
условного обозначения: |
С 3300-600-ТК-200-2-820-25УП
ТУ38 305114-97 |
Стропы длиной 3300 мм,
шириной 600 мм из ткани ТК-200-2, для
трубопроводов диаметром 820 мм,
грузоподъемностью 25 т с усиленными
проушинами. |
Диаметр
трубопровода: |
18,0-1420,0 мм |
Длина строп: |
2500-7000 мм |
Ширина строп: |
150,0-600,0 мм |
Максимальная
грузоподъемность: |
25 т |
Обозначение строп |
Диаметр трубопровода, мм |
L, мм
(длина
строп) |
В, мм
(ширина
строп) |
А, мм
(длина
проушины) |
Максимальная
грузоподъемность, т |
Номиналь-ный |
Предельн. отклонен. |
Номиналь-ный |
Предельн. отклонен. |
Номимналь-ный |
Предельн. отклонен. |
Номиналь-ная |
Предельн. отклонен. |
С-150-ТК-200-2-325-2 |
18-325 |
2500-5000
4000-7000 |
±60
±100 |
150 |
±20 |
300 |
±100 |
2 |
+0,5 |
С-200-ТК-200-2-325-8
С-200-ТК-200-2-325-8УП |
89-325 |
1800-2300 |
±100 |
200 |
-10 |
300 |
+100 |
8 |
+2 |
С 400-ТК-200-2-530-16УП |
377-530 |
2300-2450 |
±60 |
400 |
-10 |
300 |
+100 |
16 |
+2 |
С-400-ТК-200-2-1020-16УП |
1020 |
5100 |
±60 |
400 |
-10 |
300 |
+100 |
16 |
+2 |
С 400-ТК-200-2-1420-16УП |
1220-1420 |
5100-5500 |
±60 |
400 |
-10 |
300 |
+100 |
16 |
+2 |
С 400-ТК-200-2-820-18УП |
630-820 |
3260 |
±60 |
400 |
-10 |
300 |
+100 |
18 |
+2 |
С 400-ТК-200-2-1020-18УП |
920-1020 |
4100 |
±60 |
400 |
-10 |
300 |
+100 |
18 |
+2 |
С-600-ТК-200-2-820-25УП |
630-820 |
3300 |
±60 |
600 |
-10 |
300 |
+100 |
25 |
+2 |
С-400-ТК-200-2-1420-25УП |
1220-1420 |
5050 |
±60 |
400 |
-10 |
300 |
+100 |
25 |
+2 |
|
ПРИМЕЧАНИЕ: |
- По согласованию с заказчиком
допускается изготовление строп с
линейными размерами и
грузоподъемностью не
предусмотренными таблицей.
- Толщина строп “2S” определяется
количеством прокладок и контролю не
подлежит.
|
