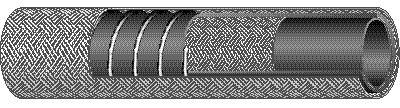

Рукава резиновые оплеточной конструкции для авиационной техники (без присоединительной арматуры) ТУ 38 005 1515-92

Назначение:

Предназначены для гибкой связи трубопроводов и агрегатов различных систем летательных аппаратов и наземного оборудования.

Группа 1

Группа 21

Группа 2

Группа 21П

Группа 3

Группа 22

Группа 4

Группа 22П

Группа 5

Пример условного обозначения:

Рукав 5М6-100 ТУ 38 0051515-92

Рукав 5 конструктивной группы,

М - для масляных систем,

внутренним диаметром 6,0 мм,

на рабочее давление 100 кгс/см²

Рукава выпускаются 5 типов:

П – для воздуха и гидросистем

У – для гидравлических и воздушных и топливных систем

М – для маслянных систем

Г – для гидравлических систем

Т – для топливных систем.

Тип	Группа	Технические характеристики				Примечание
Тип	Группа	Внутрен-ний диаметр	Рабочее давление, МПа	Длина, м	Температура рабочей среды, °С	Примечание
У, М	1, 2	4,0-32,0	1,5	0,5-2,0	воздух, масла, топливо: от -55 до +100; вода техническая: до +80; бензин: от –55 до +60.	У - для гидравлических, воздушных и топливных систем М - для масляных систем
	3	10,0-50,0	1,5
	3	54,0	1,2
	4	35,0-45,0	1,5
	5	4,0	12,0
		6,0	10,0
		8,0-10,0	8,5
		12,0-16,0	7,0
		18,0-20,0	6,0
		22,0-25,0	5,0
		28,0-32,0	3,0
		40,0; 42,0; 50,0; 54,0	1,5
П, Г, Т	21	4,0-8,0	15,0	по согласованию с заказчиком до 4,0	воздух, масла, топливо: от -55 до +100; вода техническая: до +80; бензин: от –55 до +60.	П - для воздуха и гидросистем; Г - для гидравлических систем; Т - для топливных систем
	21	4,0	24,0
	22	6,0-10,0	24,0
		8,0	21,0
		12,0-16,0	21,0
		10,0-16,0	15,0

Примечание:

Рукава групп 1-5 выпускаются с хлопчатобумажными оплетками
Рукава групп 21-22 выпускаются с металлическими оплетками.
Рукава работоспособны при температуре окружающего воздуха ºС: типы У, М, Т от –55 до +100, типы Г, П от –45 до +100.
