Рукава для подачи кислорода и воздуха (К, КП, КШ) ТУ38 1059-86

Назначение:
Рукава резинотканевые с металлическими спиралями. Применяются в качестве гибких соединительных трубопроводов для подачи кислорода к дыхательной аппаратуре медицинского оборудования и воздуха (или кислорода) к пневмокостюмам.

Группа К

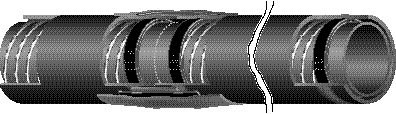

Группа КШ

Группа КП

Пример условного обозначения:

Рукав К 10-0,03-300 ТУ38 1059-86

Рукав  группы К внутренним диаметром 10,0 мм,

рабочим давлением 0,03 МПа, длиной 300 мм.

Технические характеристики

Примечание

Группа

Диаметр

Рабочее давление, МПа

Длина, м

Температура работоспособности, ºС

Внутренний

Наружный

К

10,0

16,0

0,03

0,15-2,02

от -50 до +55

Рабочая среда кислород и воздух.

имеют 3-х кратный запас прочности.

12,0 18,0
14,0 20,0
18,0 24,0
20,0 26,0
25,0 31,0

КП

6,0

12,0

0,8

8,0 14,0 0,8
10,0 17,0 0,8
12,0 19,0 0,8
14,0 21,0 0,7
18,0 25,0 0,7
20,0 27,0 0,7

КШ

20,0

26,0

0,03

20,0

Примечание:
  • Температурные интервалы работоспособности указаны для работы в умеренном климате, если не оговариваются другие условия работы.

  • По согласованию с заказчиком, допускается изготовление рукавов с другими параметрами.

  • Наружная поверхность рукавов группы К, КП покрыта защитной пленкой из восковочной массы.
