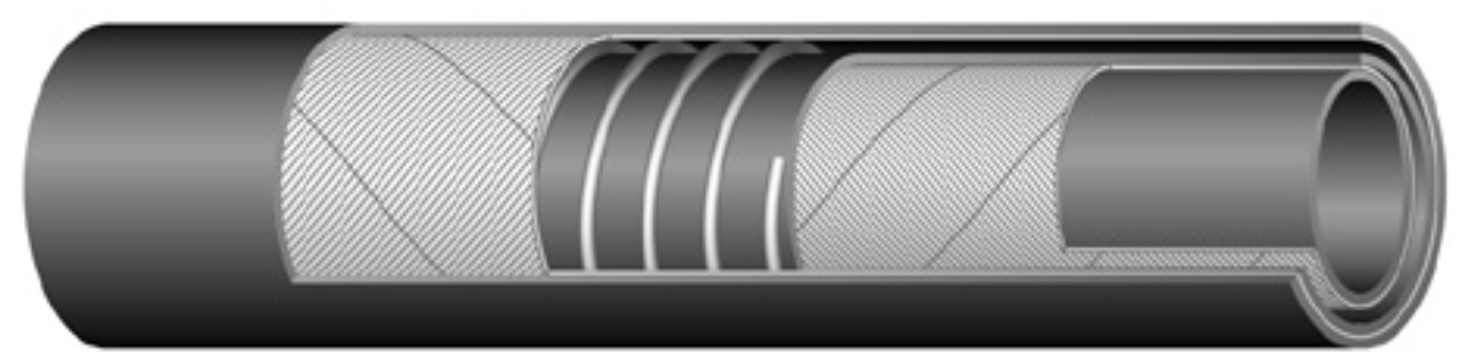

Рукава напорно-всасывающие резинотканевые ОБМОТОЧНОЙ КОНСТРУКЦИИ С МЕТАЛЛИЧЕСКИМИ СПИРАЛЯМи ТУ38 30591-97

Назначение:

Применяются в качестве гибких трубопроводов для подачи под давлением различных веществ. Удобны при монтаже без наличия мягкой манжеты.

Пример условного обозначения:

Рукав Б-25-1,0 У ТУ38 30591-97

Рукав класса Б, внутренним диаметром 25,0 мм,

рабочим давлением 1,0 МПа, для умеренного климата.

Технические характеристики							Примечание
Класс	Диаметр		Рабочее давление, МПа	Рабочий вакуум, ПМа	Длина, м	Температура работоспособности в районах с умеренным климатом, ºС
Класс	Внутренний	Наружный	Рабочее давление, МПа	Рабочий вакуум, ПМа	Длина, м
Б	25,0 32,0 38,0 50,0 65,0 75,0	39,0 47,0 53,0 66,0 81,0 91,0	1,0	0,08	10,0	от -35 до +90	Для подачи керосина, бензинов авиационных и автомобильных, топлива дизельного, масла на нефтяной основе
В			1,0	0,08	10,0	от -35 до +90	Для подачи воды технической
КЩ			1,0	0,08	10,0	от -35 до +90	Для подачи слабых растворов кислот и щелочей
П			1,0	0,08	10,0	до +50	Для подачи пищевых продуктов
Г			1,0	0,08	10,0	от -35 до +90	Для подачи воздуха, углекислого газа, азота, инертных газов
АС	25,0 32,0 38,0 50,0 65,0 75,0	39,0 47,0 53,0 65,0 80,0 90,0	1,0	0,08	10,0	от -40 до +70	Для подачи автомобильных бензинов: А-72, А-76, АИ-92, АИ-93, АИ-96, Нормаль-80, Регуляр-92, Премиум-95, дизельного топлива З, ЗЛ, Л (в случае необходимости отвода статического электричества). Полное электрическое сопротивление на рукаве длиной 4м н/б 7х10⁵ Ом.
