Рукава резиновые оплеточной конструкции для изделий специальной техники (без присоединительной арматуры) ТУ 005 280-87

Назначение:

Предназначены для подачи под давлением дизельного топлива, антифриза, воды технической, масла на нефтяной основе, бензина А-72, топлива Т-1, ТС-1, ТС-2, воздуха.

Группа 1

Группа 2

Группа 3

Группа 4

Пример условного обозначения:

Рукав 1Т8-15 ТУ 005 280-87

Рукав 1 группы, типа Т,

внутренним диаметром 8,0 мм,

рабочее давление 15 кгс/см² (1,5 МПа)

Рукава выпускаются 4 групп

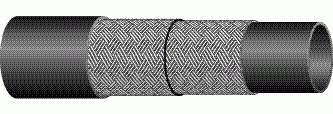

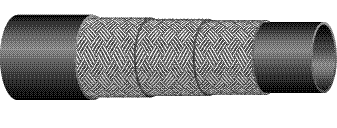

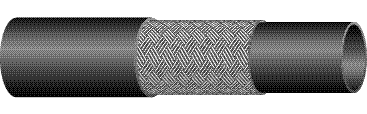

Группа 1 – рукава с нитяными оплетками и наружным резиновым слоем

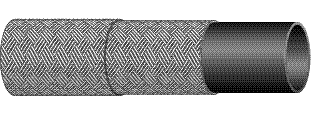

Группа 2 – рукава с нитяными оплетками без наружного слоя.

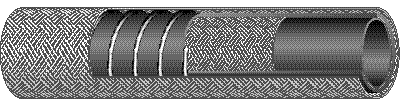

Группа 3 – рукава с проволочной спиралью.

Группа 4 – рукава с металлическими оплетками

Группа

Технические характеристики

Примечание

Внутренний диаметр

Рабочее давление, МПа

Длина, м

Температура рабочей среды, ºС

1

4,0-48,0

от 0,7 до 8,5

0,5-2,0

воздух:

от –55 до +70;

масла:

от –55 до +100;

антифриз, вода:

от –55 до +120;

дизтопливо, бензин, топливо Т-1, ТС-1, ТС-2: от –55 до +80

Маслобензо-стойкие

2 4,0-32,0 от 1,5 до 8.5

6,0 24,0
0,5-4,0

16,0 21,0

3 10,0-50,0 1,5
0,5-2,0

4 6,0 19,0 о согласованию с заказчиком до 4,0

Примечание:

Рукава групп 1-3 выпускаются с хлопчатобумажными оплетками (кроме рукавов 2Т6-240, 2Т16-210 - с хлопчатобумажными и металлическими оплетками).
Рукава группы 4 выпускаются с металлическими оплетками.
Рукава работоспособны при температуре окружающего воздуха, ºС: от –55 до +100.
