Рукава резиновые специального назначения для воздуха (без концевой арматуры) ТУ38. 105516-92

Назначение:
Предназначены в качестве гибких соединительных трубопроводов между источником и потребителем сжатого воздуха.

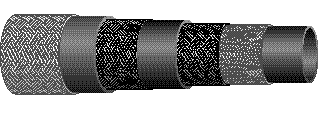

Тип А

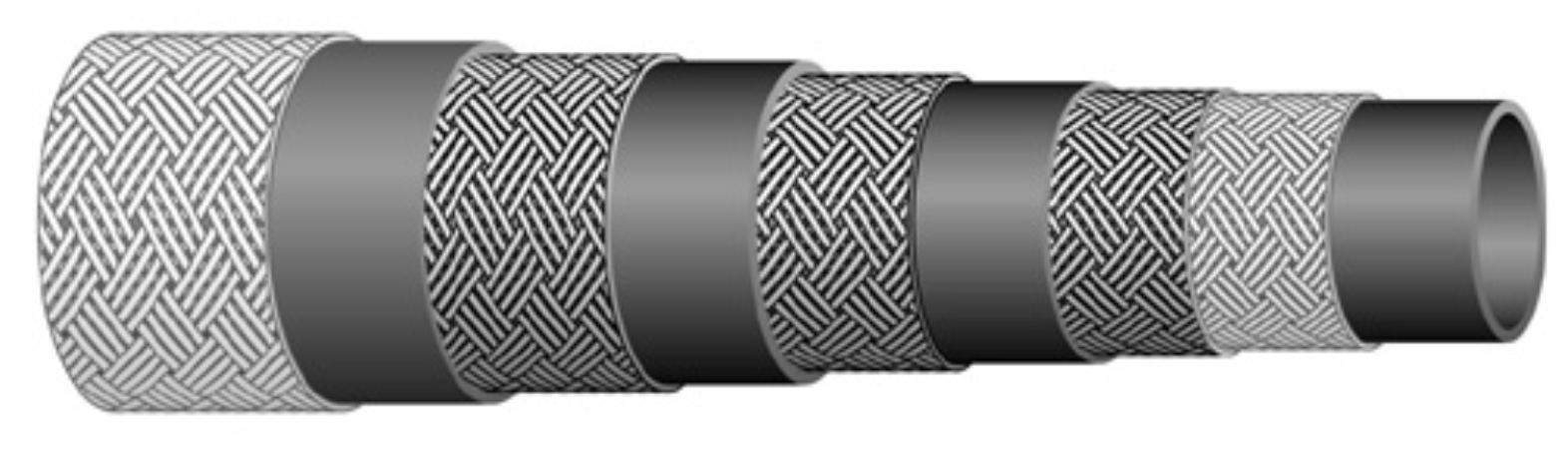

 Тип В

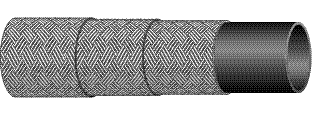

Тип Б Тип П

Пример условного обозначения:

Рукав Б-4-Л-23(230) ТУ38.105516-92



Рукав типа Б, внутренним диаметром 4 мм, рабочее давление 23 МПа, с латунированной проволокой.

Тип

Технические характеристики

Примечание

Диаметр

Рабочее давление, МПа

Длина, м

Температура эксплуатации

Внутренний

Наружный

А

4,0

16,0

5,0

0,4-2,0

от -50 до
+60

Рукава с 3-мя х/б оплетками, наружное клеевое покрытие красного цвета

Б

4,0

20,0

23,0

0,4-4,0

Рукава с 2-мя метал. оплетками, наружное клеевое покрытие красного цвета
В 6,0 22,2 35,0; 40,0

Рукава с 3-мя метал. оплетками, наружное клеевое покрытие черного цвета

П

10,0

23,0

23,0

от -45 до +60

Рукава с 2-мя метал. оплетками, наружное клеевое покрытие черного цвета
Примечание:

  • Температурные интервалы работоспособности указаны для работы в умеренном климате, если не оговариваются другие условия работы.

  • По согласованию с заказчиком, возможно изготовление рукавов с другими параметрами.
