сравнительная характеристика рукавов с металлическими оплетками: ГОСТ 6286-73 группы А, Б, В, рукавов Z и ДИН 20022

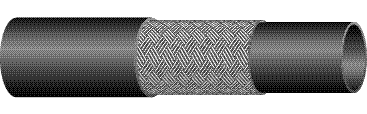

Средний слой - металлооплетка

Пример условного обозначения:

IЛ-12-13,5-У ГОСТ 6286-73

Рукав группы А, тип I, с латунированной проволокой,

внутренний диаметр 12,0 мм, рабочее давление 13,5 МПа,

умеренный климат.



Z-1-12-14 ГОСТ 6286-73

Рукав Z тип I, внутренний диаметр 12,0мм,

рабочее давление 14,0 МПа, работоспособный в районах с умеренным и тропическим климатом.



IST 10 DIN 20022

 IST - тип рукава, внутренний диаметр 10,0 мм

Характеристика

ГОСТ 6286-73

ГОСТ 6286-73 рукава Z

ДИН 20022

Назначение

Для подачи под высоким давлением жидкостей

Для подачи под высоким давлением жидкостей

Для гидравлических установок

Работоспособность при температуре окружающего воздуха

Умеренный и тропический климат: от -50° С до +70° С; холодный климат: от -60° С до +70° С

Не оговорено

Группы

А – применение проволоки с разрывным усилием не менее 15 кг,

Б – применение проволоки с разрывным усилием не менее 17,5 кг,

В – применение проволоки с разрывным усилием не менее 20 кг

применение проволоки с разрывным усилием не менее 20 кг

применение проволоки с разрывным усилием не менее 20 кг

Применяемая проволока

Светлая и латунированная

латунированная

латунированная

Типы

I – одна металлооплетка

II – две металлооплетки

I – одна металлооплетка

II – две металлооплетки

1ST – одна металлооплетка

2ST – две металлооплетки

Рабочая среда и температура рабочих сред, ° С

Бензин: от –50 до +25,

Керосин, дизтопливо, масла на нефтяной основе: от –50 до +100,

Вода: до 100.

Гидравлические жидкости, минеральные масла, растворимые масла, эмульсионные масла, масляные и водные эмульсии, водный раствор гликоля: от –40 до +100,

Вода: до 100.

Гидравлические масла, масло-водные эмульсии, водные полимерные растворы:от –40 до +100.

Конструкция

Внутренний, промежуточный наружный резиновые слои и металлические оплетки

Внутренний, промежуточный наружный резиновые слои и металлические оплетки

Внутренний, промежуточный наружный резиновые слои и металлические оплетки

Герметичность при испытании статическим гидравлическим давлением

2Р,

где Р – рабочее давление

(2,2-2,4)Р

Запас прочности

Трехкратный

3Р, где Р – рабочее давление

Четырехкратный

Четырехкратный

Прочность связи между верхней металлооплеткой и наружным резиновым слоем

Не менее 3,0 кг/см

Не менее 3,0 кг/см

Не менее 4,0 кг/см

Прочность связи между внутренним резиновым слоем и металлооплеткой

-

-

Мин. 2,5 кг/см

Изменение длины при рабочем давлении

Для рукавов с диаметром до 6,3мм: –6%, диаметром свыше 6,3мм: от +2% до –6%

Для рукавов с диаметром до 6,3мм: –6%, диаметром свыше 6,3мм: от +2% до -6%

от +2% до –6%

Маслобензостойкость

Изменение массы резины внутреннего и наружного слоев после воздействия бензина при 23° С в течение 24 часов не более 45%

Изменение массы резины внутреннего слоя после воздействия масла СЖР-3 при 100° С в течение 72 часов от –10% до + 75%

Изменение массы резины внут-реннего слоя после воздействия масла СЖР-3 при 100° С в течение 168 часов от 0% до + 25%, наружного слоя при 70° С в течение 168 часов – до 100%.

Прочность связи после набухания:

  1. Между верхней металлооплеткой и наружным резиновым слоем

  2. Между внутренним резиновым слоем и металлооплеткой



  1. -
  2. -



  1. -
  2. -



  1. не менее 2,0 кгс/см
  2. не менее 1,25 кгс/см

Морозостойкость

Умеренный климат:

При температуре -50° С,

Холодный климат:

При температуре -60° С

Умеренный климат:

При температуре -50° С,

Холодный климат:

При температуре -60° С

При температуре -40 ° С

Динамические испытания, циклов не менее

Группа А, Б,В типы I, II - 100000

Тип I – 150000

Тип II - 200000

1ST – 150000

2ST – 200000

Испытание на изгиб

-

-

Уплощение в области зоны изгиба макс. 10% от наружного диаметра

Испытание на вакуум

-

-

Уплощение макс. 20% от наружного диаметра без отделения внутренного слоя

Износостойкость наружного слоя

-

-

Потеря веса макс. 1г

Озоностойкость

-

-

Степень образования трещин 0

<Сравнительные размеры рукавов с металлическими оплетками: ГОСТ 6286-73 группы А, Б, В, рукавов Z И ДИН 20022>
<Сравнительные рабочие давления (кгс/см2) рукавов с металлическими оплетками: ГОСТ 6286-73 группы А, Б, В, рукавов Z и ДИН 20022>
